机械臂逆运动学:从机构结构到连续运动

让末端沿轨迹移动,也让手臂在末端不动时改变构型。

末端不动,手臂还能怎样变化?四台机械臂的多解与自运动。

我给 UR5e、Lite 6、iiwa 14 和 Panda 写了一套逆运动学求解器,想弄清楚同一个末端位姿能对应哪些构型,以及怎样沿着一条路径稳定地选解。上面的动画把末端的位置和朝向固定下来,展示手臂还能怎样改变构型。

六轴机械臂的不同解通常是离散分支,所以我让 UR5e 和 Lite 6 停在一个解上,再直接切到另一个解,没有在两个构型之间插值。七轴在一般非奇异位姿下还留有一维冗余,我沿着这维自由度逐帧求解,让 iiwa 和 Panda 在末端不动时连续活动。

分型号看固定末端动画与实验记录

UR5e · 平行轴闭式解

八个独立候选各停留 1.5 秒,直接切换。这是在比较有效构型,不表示一条可以执行的换支轨迹。

Lite 6 · 球腕闭式解

同样直接切换八个候选。关节之间的直线插值通常无法保持原来的末端位姿。

iiwa 14 · 臂型角闭式自运动

我选取 ψ = 6°–156° 这段稳定区间往返,每帧重新求解。画出的肘部圆半径约 19.75 cm,运动弧为 150°;这段区间不是限位的精确边界。

Panda · 指定 q7 的数值延拓

q7 在约 −1.13454 至 −0.13454 rad 之间往返。每一帧固定当前指定的 q7,用上一帧热启动,只对其余六轴做 DLS;求解器报告每帧 1–5 次迭代。

四段各 240 帧、20 fps、12 秒,共 960 帧,位置、姿态与关节限位全部通过本次检查。位姿容差为 10⁻⁵ m / 10⁻⁵ rad,最大误差约为 1.94 × 10⁻⁶ m / 1.08 × 10⁻⁸ rad。iiwa、Panda 的最大相邻关节变化范数分别约为 0.0381、0.1094 rad,最小限位裕度分别约为 0.5717、0.0869 rad;连续自运动还单独检查了循环接缝。这里展示的只是各自目标下的一段局部解族,逐帧记录见 pose_metrics.json。

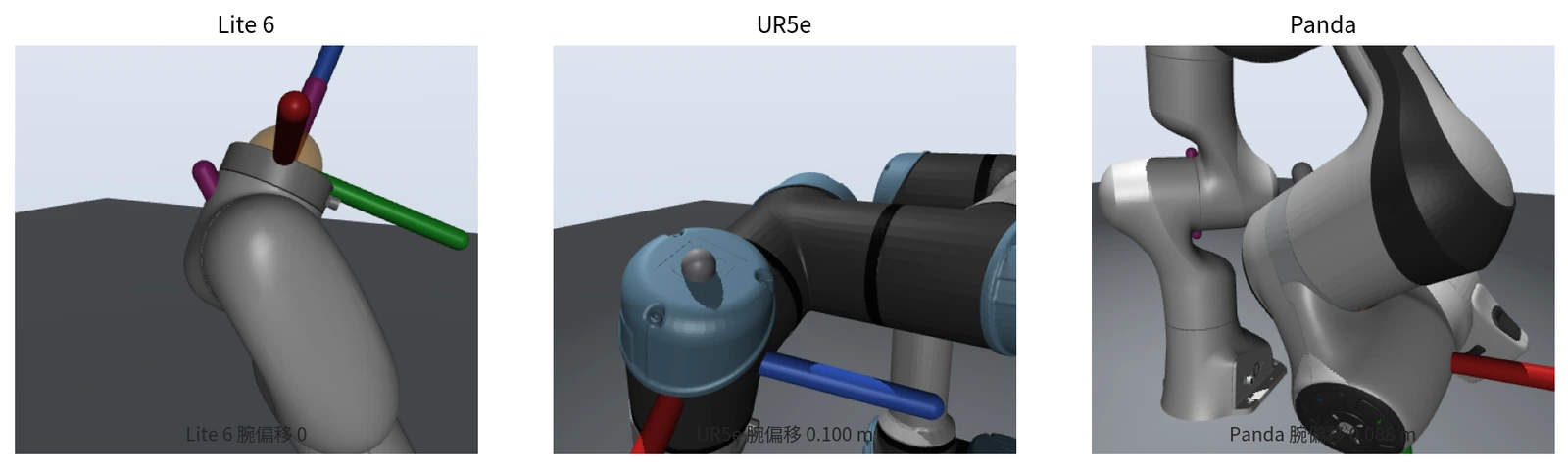

给定目标位置 pdp_d 和姿态 RdR_d,逆运动学要找到同时满足二者与关节限位的关节角。我采用模型指定的末端/法兰坐标系作为 TCP,把四台机械臂接到同一组位姿、雅可比接口上,再从 MuJoCo 中读取关节轴,检查连续三轴是否平行或共点。

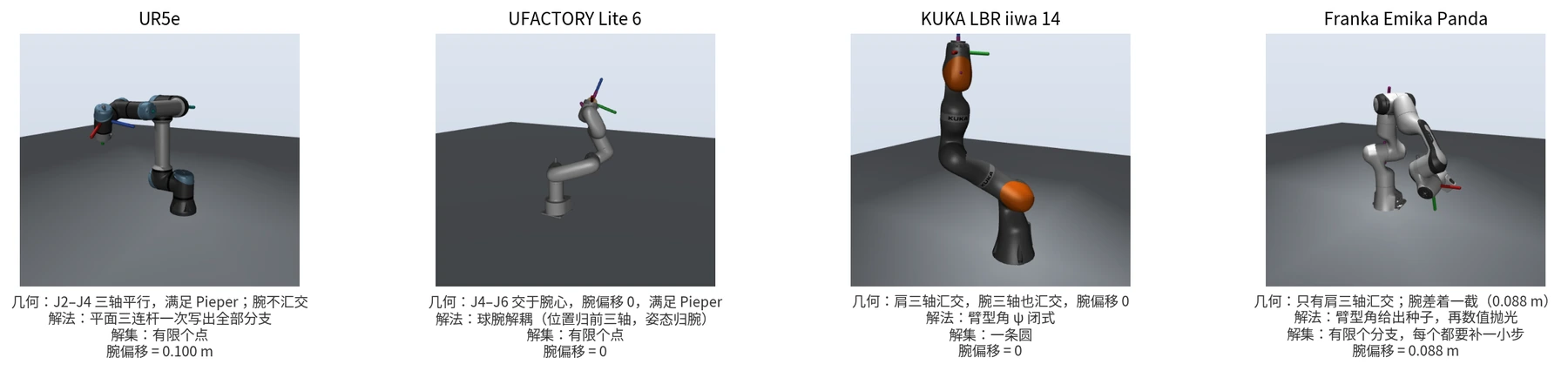

四台机械臂的关节轴结构与求解路线

对 6R 串联机构,连续三轴共点或连续三轴相互平行都是 Pieper 准则给出的闭式求解充分条件,条件范围可对照 IK-Geo 原始论文。UR5e 的 J2–J4 平行,Lite 6 的 J4–J6 共点,正好覆盖这两条路线。它们是充分条件,没检测到这些结构不能据此断言不存在闭式解;iiwa 虽然也有球腕,却是 7R,还要处理冗余参数。

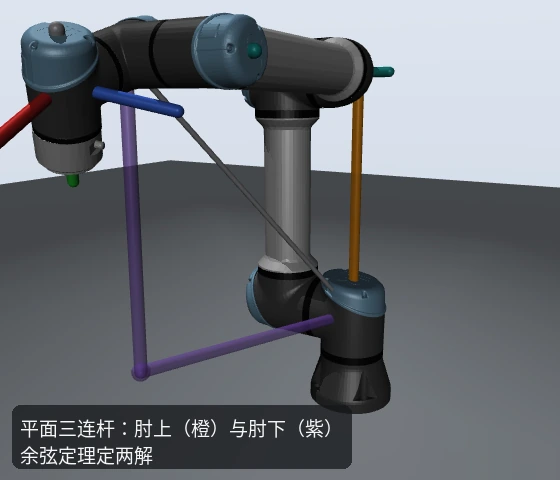

我先从目标位姿去掉工具偏移,用固定侧向偏移求肩角;再由目标末轴方向确定平面末段的方向。扣除这段之后,剩余位置问题可以交给平面 2R,用余弦定理求肘上、肘下两种构型,再恢复腕部旋转。

设两杆长度为 l1,l2l_1,l_2,扣除偏移后的平面目标为 dd,核心计算是:

cδ=∥d∥2−l12−l222l1l2,δ=±arccos⁡cδ.c_\delta=\frac{|d|^2-l_1^2-l_2^2}{2l_1l_2},\qquad \delta=\pm\arccos c_\delta.

δ\delta 是几何夹角,转成模型关节角时还需处理零位偏角和轴方向。UR 的腕部没有三轴共点,所以这里还用到了目标姿态,不能直接套用球腕的位置/姿态解耦。具体分支处理见 Ur5eSolver。

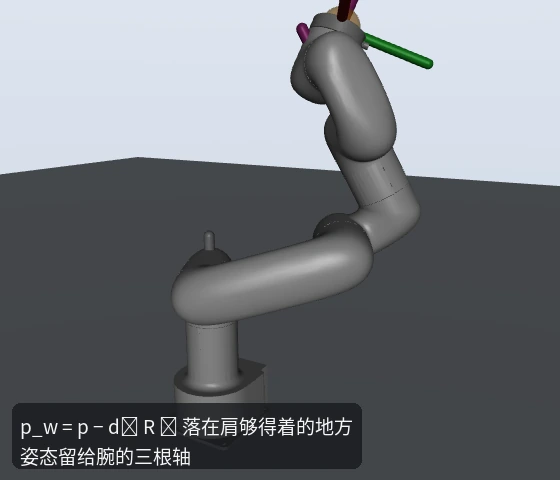

球腕的三个关节都绕同一个腕心 WW 转,转动它们不会改变腕心的位置。我先根据目标求腕心:

W=pd−Rdow.W=p_d-R_do_w.

owo_w 是 TCP 坐标系中从腕心到 TCP 的固定偏移,由模型测量;本例 Lite 6 中为零。前三轴把腕心送到目标,剩下的旋转在实测腕轴基底中做 Z–Y–Z 分解。肩、肘、腕的选择组合成不同候选,再逐个做限位和正运动学检查。实现见 Lite6Solver。

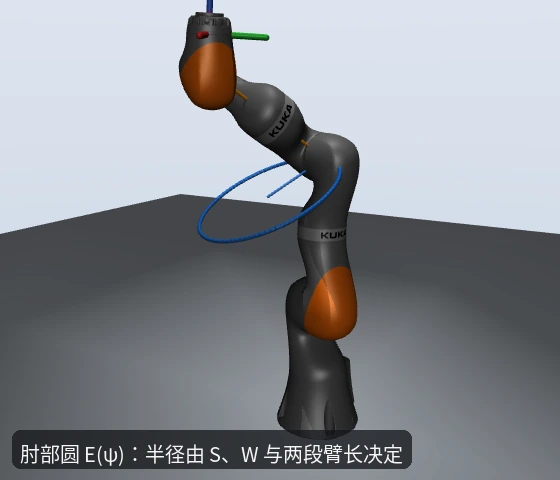

固定肩心 SS、腕心 WW 和两段臂长后,肘点必须同时落在两个球面上。一般非退化情况下,交线是一个圆;我用臂型角 ψ\psi 指定肘点在圆上的位置:

E(ψ)=C+ρ(hcos⁡ψ+vsin⁡ψ).E(\psi)=C+\rho\left(h\cos\psi+v\sin\psi\right).

C,ρC,\rho 是圆心和半径,h,vh,v 是圆面内的正交单位向量。指定肘点后,我用上臂方向和肘轴构造肩部旋转,再提取肩角、肘角与腕角。臂型角是整条手臂的构型参数,并不是某一个关节角。 同一个角度也可能对应多个分支,仍要检查限位,见 SrsSolver。

肘部圆的圆心和半径怎样算

两段臂长为 a,ba,b,令 L=∥W−S∥L=\|W-S\|、u^=(W−S)/L\hat u=(W-S)/L,则:

x=a2+L2−b22L,C=S+xu^,ρ=a2−x2.x=\frac{a^2+L^2-b^2}{2L},\qquad C=S+x\hat u,\qquad \rho=\sqrt{a^2-x^2}.

这描述的是肘点的几何可达圆,整圈是否有连续合法的关节解,还取决于分支和关节限位。

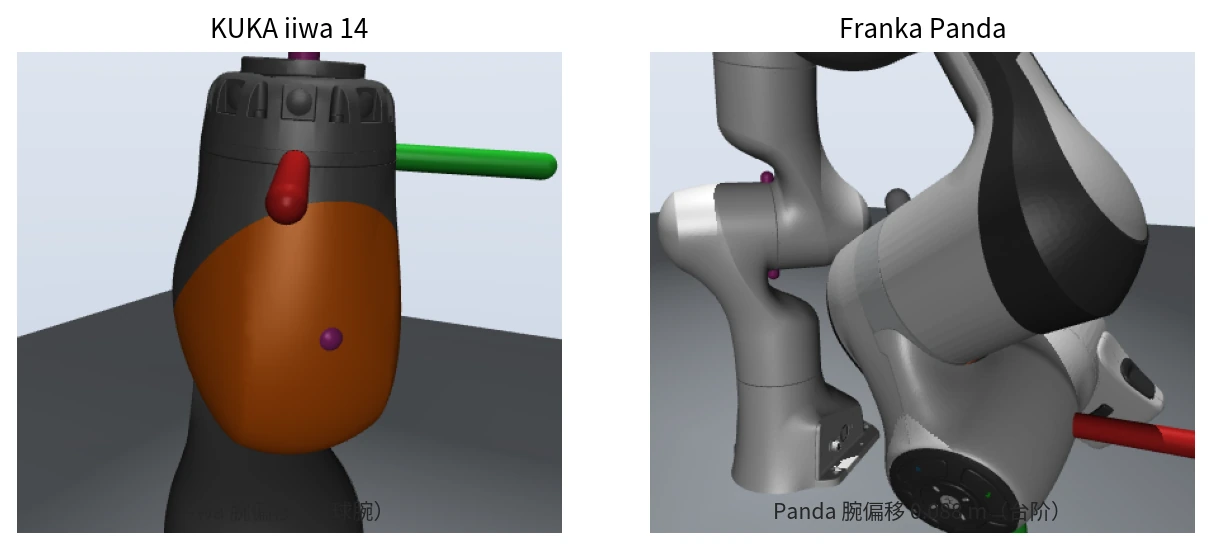

Panda 有约 0.088 m 的腕部偏移,这里的理想 S-R-S 几何不能精确解耦。我扫描腕心偏移方向和臂型角,构造有几何结构的初值,再用完整位姿的 DLS 修正。几何种子还不是有效逆解,最终要回到模型里检查位置和姿态。

开头的 Panda 自运动用的是另一条明确的约束:每帧指定 q7=sq_7=s,删除雅可比第七列,只求其余六轴,并用上一帧作为初值。这样可以沿本例的一段局部解族延拓,固定关节在单次求解中始终固定。几何种子与延拓分别见 analytic.py、pose_data.py。

这是我的实现选择,不意味着 Panda 没有解析逆解。He 与 Liu(2021)的实现 就使用 q7 作为冗余参数。项目中的 Panda MDH 参数仍在代码中显式定义,并与 MuJoCo 正运动学互校。

四台机械臂的静态多解图集

四型号各自固定末端位姿的多解总览

六轴图集保留本目标下返回的八个离散候选。iiwa 从 16 个臂型角网格得到的 102 个合法构型中按 45° 间隔选八个;Panda 沿局部 q7 解族保留 50 个内部候选,再按几何差异选八个,所选构型的最小限位裕度为 0.0567 rad。七轴的八个构型只是代表样本,不是全部解。

UR5e

UR5e 同一目标下的八个离散闭式候选

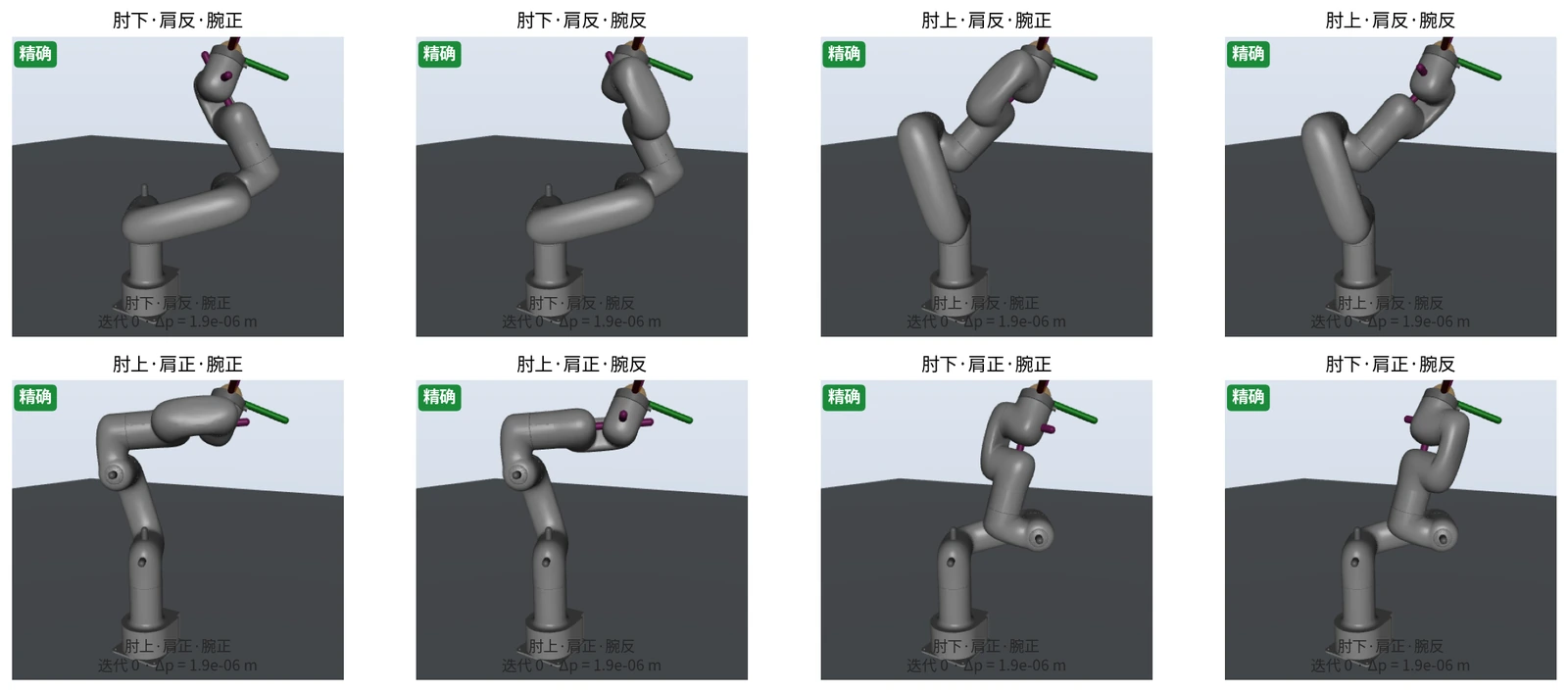

Lite 6

Lite 6 同一目标下的八个离散闭式候选

iiwa 14

iiwa 同一目标下按臂型角选择的八个冗余样本

Panda

Panda 同一目标下沿 q7 解族选择的八个冗余样本

Panda 扫描在数值未收敛处停止,不能据此认定解集边界。候选与筛选记录见 solution_metrics.json。

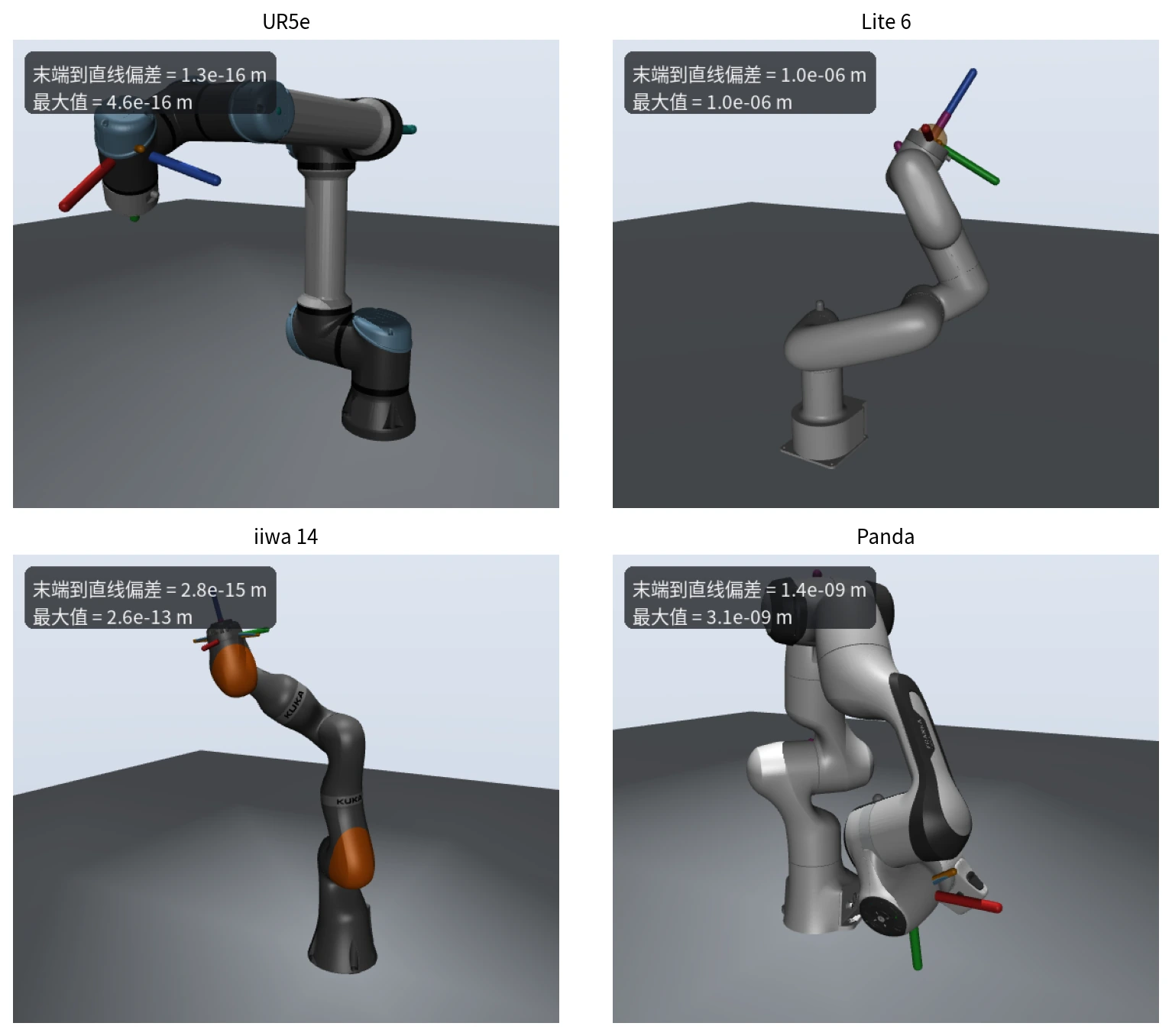

固定末端让我看清了多解,下一步是让末端移动。我先在笛卡尔空间画出目标,再对每一点求关节角,检查实际末端能否沿线走过去,同时保持朝向不变。

沿完整目标线段往返。移动标记是本帧目标,末端轨迹显示逐点求解的结果。
这次绕圆的是末端位置,朝向仍然固定;它和开头末端不动的自运动是两种任务。

UR5e、iiwa 和 Panda 的直线长 1.12 m、圆半径 40 cm;Lite 6 分别为 68 cm、26 cm。六轴每一帧选取最靠近上一解的闭式候选;iiwa 固定 ψ=−0.5 rad\psi=-0.5\,\mathrm{rad} 再选分支;Panda 固定的是 q3=0q_3=0,对其余六轴做 DLS。这里固定第三关节,开头的固定末端动画才扫描第七关节。

最近邻选解使用实际的限位内关节坐标:

qk=arg min⁡q∈Ck∥q−qk−1∥2.q_k=\operatorname*{arg,min}{q\in\mathcal C_k}|q-q{k-1}|_2.

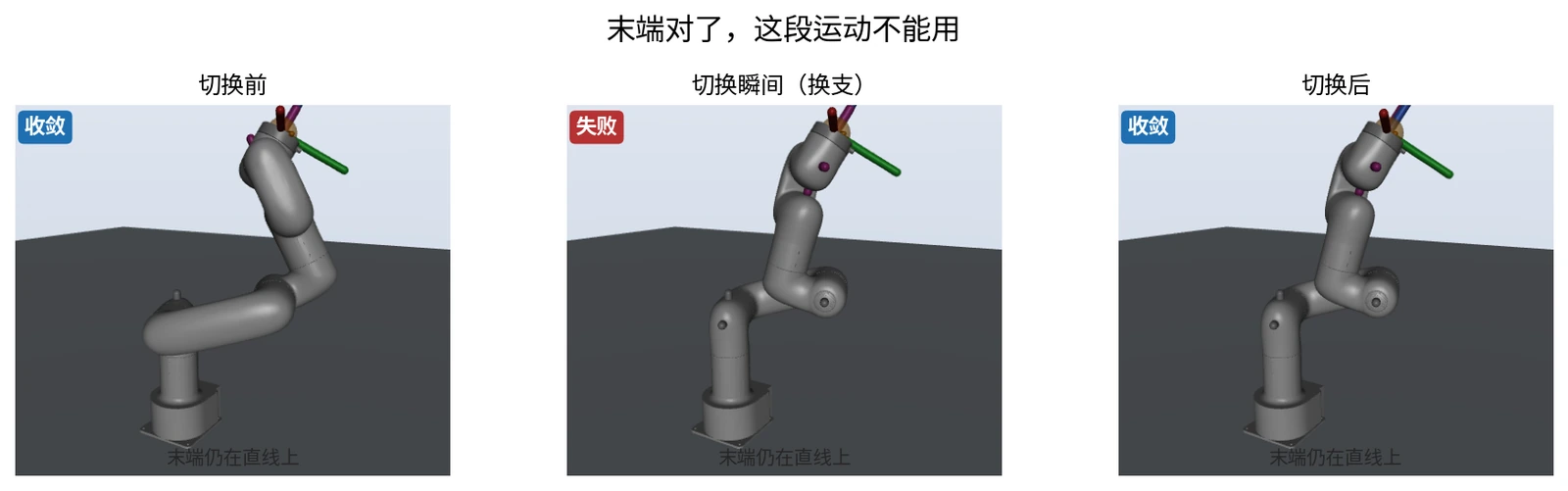

Ck\mathcal C_k 是当前帧返回的合法候选集。我还检查相邻帧、视频首尾接缝,以及从末帧重新求解首目标后是否回到起始构型;不能通过模 2π2\pi 隐藏跳变。这仍是局部选解策略,不能保证任意目标路径都有连续解。实现见 path_data.py。

分型号看直线与圆周视频

UR5e · 直线

UR5e · 末端圆周

Lite 6 · 直线

Lite 6 · 末端圆周

iiwa 14 · 直线

iiwa 14 · 末端圆周

Panda · 直线

Panda · 末端圆周

路径采样、误差与关节插值对照

直线目标为 p(s)=(1−s)p0+sp1p(s)=(1-s)p_0+sp_1,视频以余弦进度往返;圆周目标为 p(θ)=c+r(hcos⁡θ+vsin⁡θ)p(\theta)=c+r(h\cos\theta+v\sin\theta),沿整圈前进,两者的目标旋转都保持不变。八条路径各 240 帧、20 fps、12 秒,共 1920 帧,全部通过 10⁻⁵ m / 10⁻⁵ rad 位姿容差与限位检查。相邻帧及循环接缝的关节变化范数均小于 0.1 rad,详见 path_metrics.json。

Panda 的路径对照与四台机械臂的相邻关节变化

这张图来自另一组各 48 点的位置/姿态插值短路径。上图的绿色曲线是 Panda 逐点 IK,橙色曲线只在相同端点的关节角之间插值:关节空间里的直线不会自然变成末端的直线。四台的关节插值路径到目标直线的最大偏离依次为 4.03、3.60、13.94、6.94 mm(UR5e、Lite 6、iiwa、Panda)。

下图记录四台的相邻关节变化,最大范数依次为 0.0112、0.0127、0.0320、0.0115 rad;Panda 短路径的最小限位裕度为 0.494 rad。这些数值属于 portfolio_metrics.json 的独立实验。路径没有分配真实时间,关节步长不能直接当作速度或加速度,也不保证采样点之间的所有约束。

做 iiwa 自运动时,我发现一个容易混淆的地方:每个臂型角都有解,并不意味着这些解能连成一圈。开头选用的 6°–156° 只是稳定展示段,于是我沿着当前解支继续求,看看它在哪里碰到限位。

前 9 秒继续求解,后 3 秒停在最后合法采样构型。重播会跳切回起点,不表示连续回程。

原因要同时看几何和限位。本目标的肘圆水平投影围住肩轴,沿同一个连续肩分支走完一圈时,J1 需要累计转过 360°,而模型只允许约 ±170°、总共 340° 的行程。我还把相邻臂型角的合法候选连成图,检查是否存在绕过当前分支限制的连接链;本次扫描中没有找到。

当前 iiwa 目标的候选连接与肘圆水平投影

这个结论只针对当前目标、模型限位和扫描设置。局部的一维冗余不等于全局 360° 的周期自由度,换一个目标,肘圆与肩轴的关系也可能变化。

扫描设置、最后合法采样点与替代解

扫描步长为 0.25°,0°–360° 含两端共 1441 个角度,每角有 2–8 个合法候选,总计 9414 条合法采样记录,其中包含重复几何端点,不能称为 9414 个互异解。

连接图保留每角返回的所有合法候选,分别以 0.15 / 0.30 rad 的实际关节距离建立相邻连接,两种阈值都未找到贯穿整圈的连接链。肘圆投影围住且不穿肩轴,采样点到肩轴的最小水平距离约为 8.81 mm;这为本目标提供了 J1 绕转的几何解释,有限采样本身不是普遍不可能定理。

沿视频中的解支,本次最后合法采样点为 172.75°;下一角 173° 的同支候选超出 J7 下限约 0.00272 rad。该角最近的合法替代候选与末个合法构型相差约 4.43 rad,无法直接拼成连续下一帧;这不是全域换支最小跳幅。每一帧都重新求解,说明性重播不属于连续循环验收,见 swivel_metrics.json。

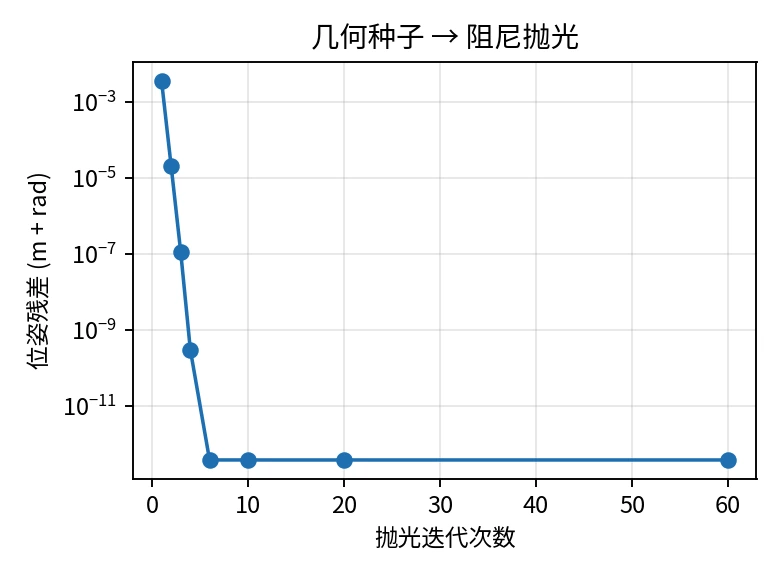

我保留了 Panda 同一次求解中的初值和最终构型,想看清楚几何步骤到底帮了什么忙。下面这例初值的位置误差约为 175.8 mm,经过 5 次迭代降到约 9.31 × 10⁻⁸ m;最终构型距离关节限位还留有约 44.4° 的最小裕度。

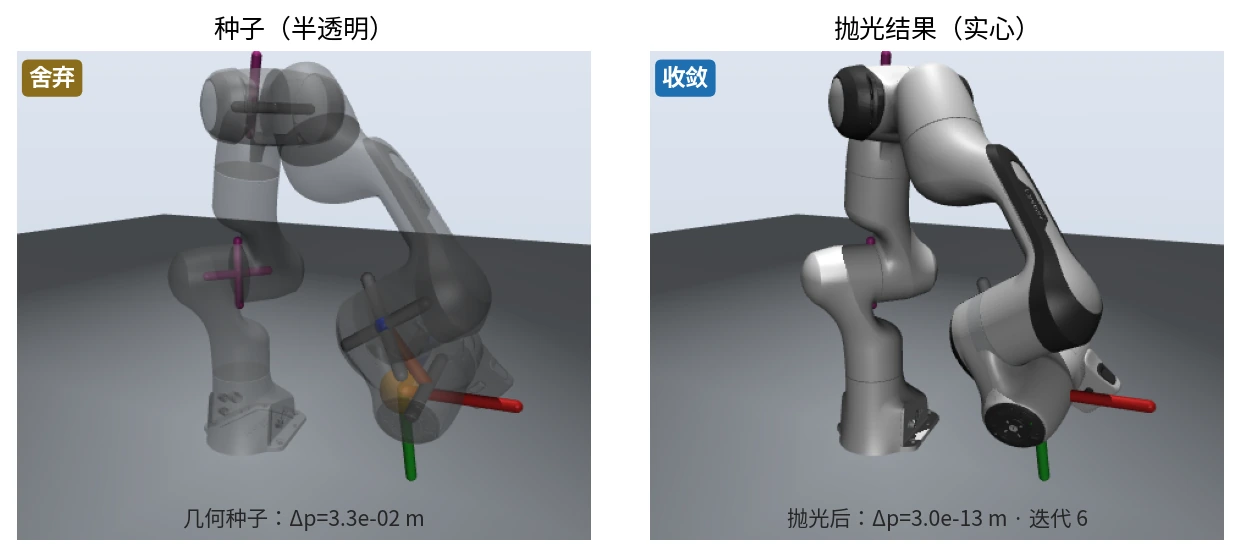

Panda 同一候选的几何初值与 DLS 修正后构型

数值求解使用世界坐标系下的位置差和相对旋转向量:

e(q)=[pd−p(q)Log⁡ ⁣(RdR(q)T)∨],Δq=JT(JJT+λ2I)−1e.e(q)=\begin{bmatrix}p_d-p(q)\ \operatorname{Log}!\left(R_dR(q)^T\right)^\vee\end{bmatrix},\qquad \Delta q=J^T\left(JJ^T+\lambda^2I\right)^{-1}e.

J=[Jv;Jω]J=[J_v;J_\omega],位置与姿态分别按米、弧度验收。固定某个关节时,我删除对应雅可比列,只更新其余关节。DLS 的阻尼能压低小奇异值方向的增益,实际求解还会限幅、检查关节限位,并只接受误差平方下降的候选步;接受后减小阻尼,拒绝后增大阻尼重试。

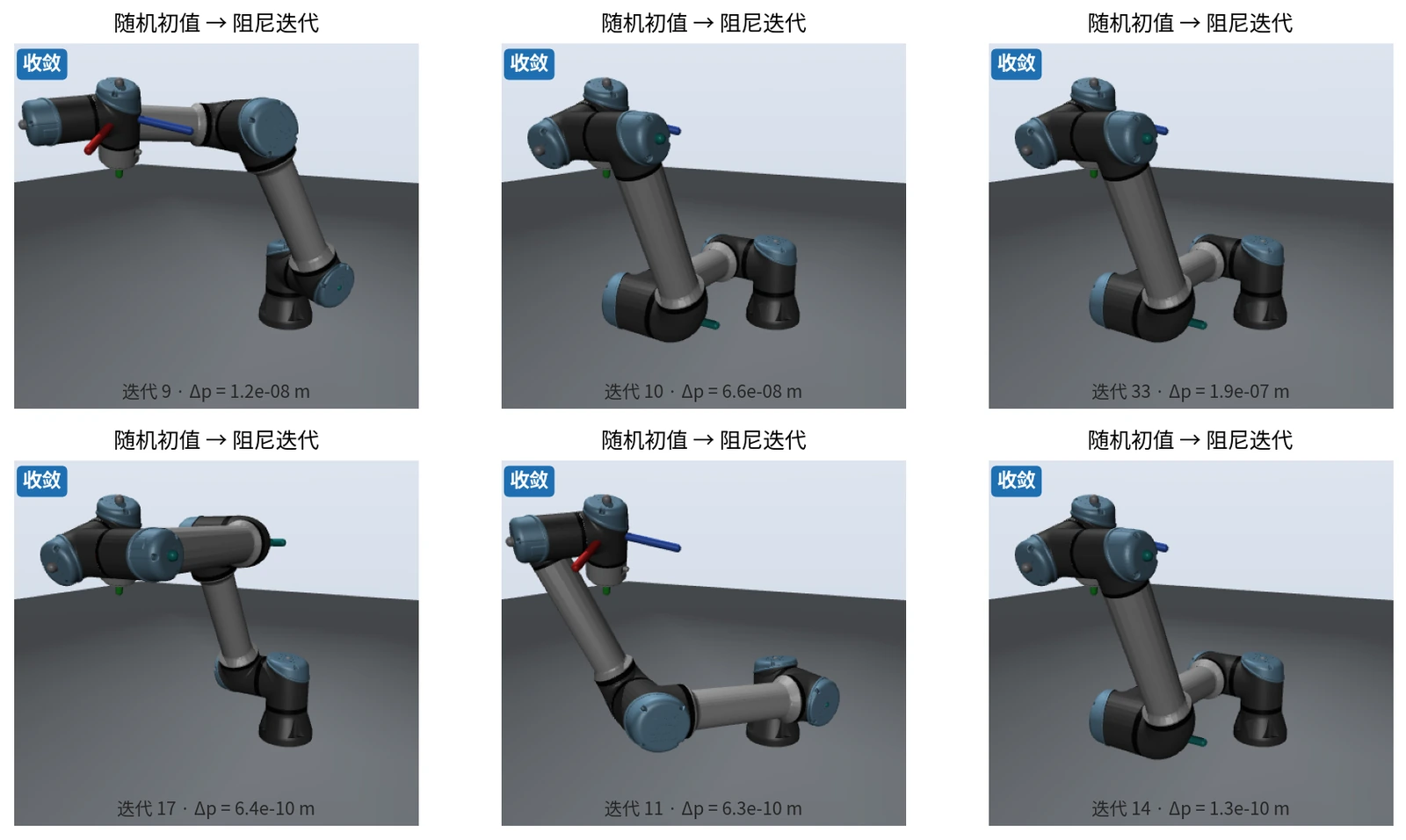

闭式候选、几何种子和近奇异实验的完整记录

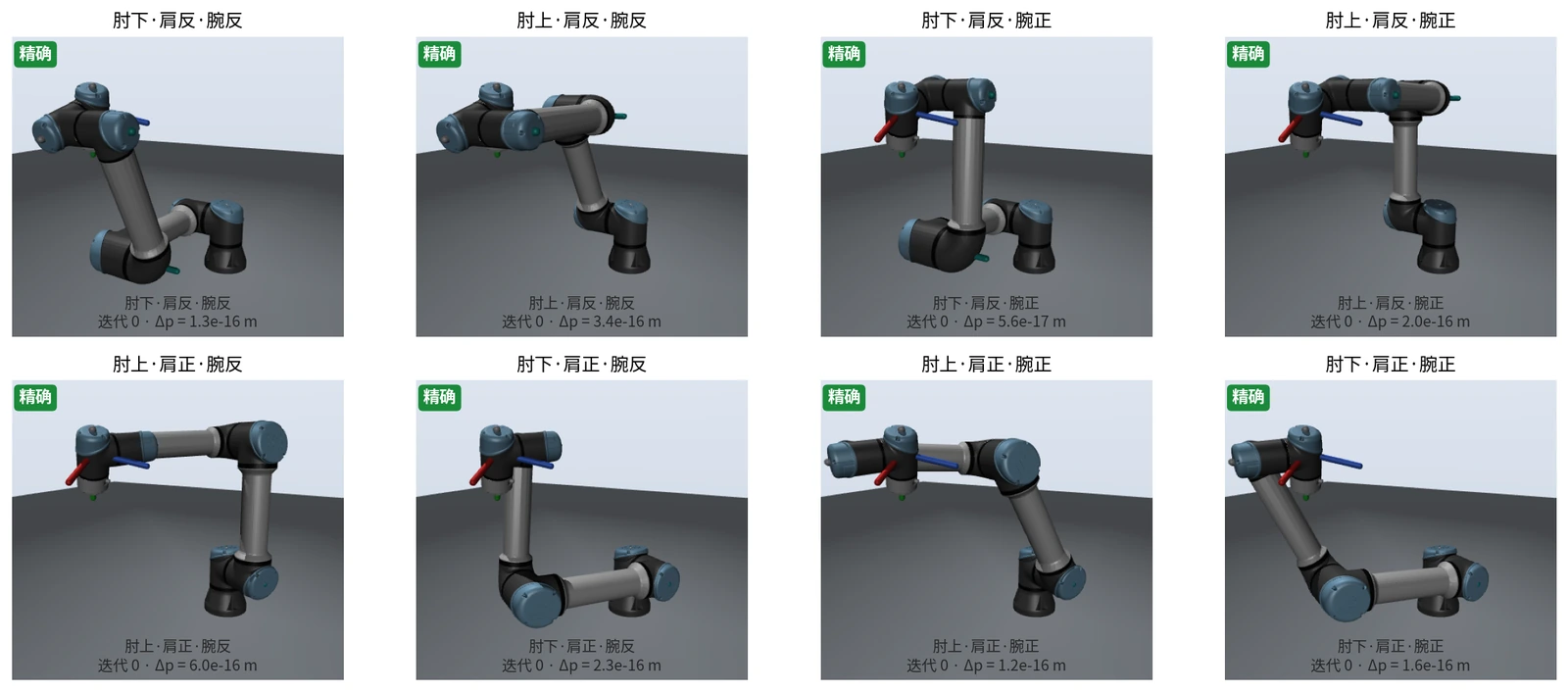

UR5e 同一目标下的八个合法闭式候选

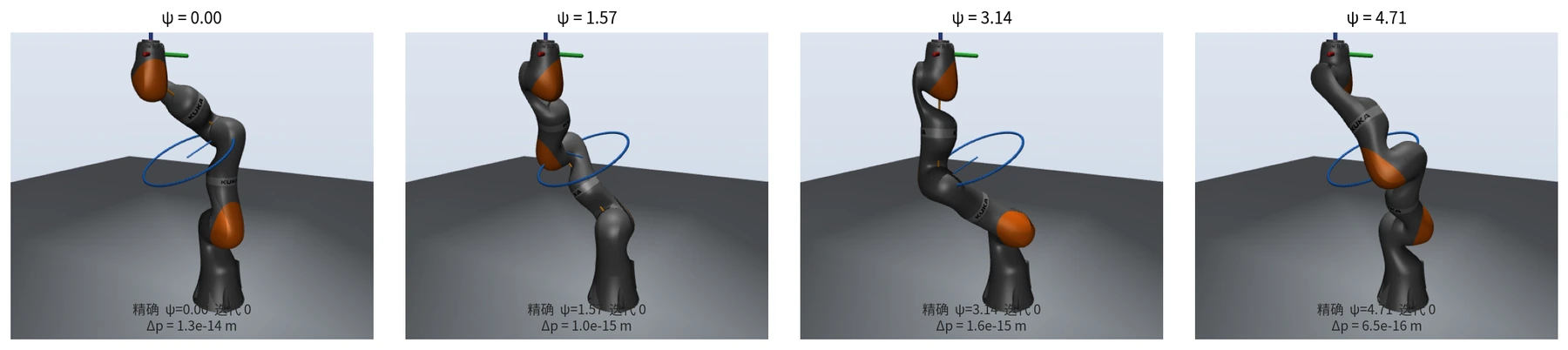

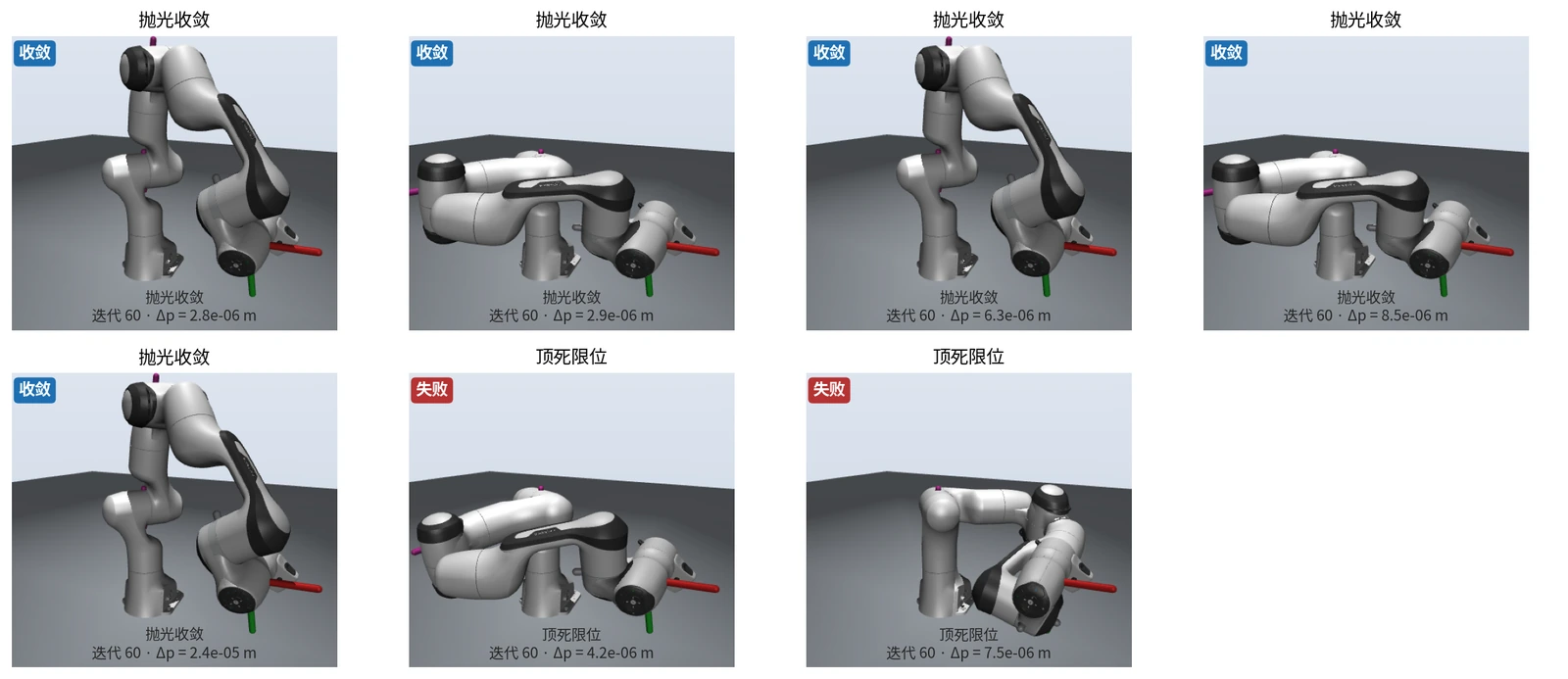

这里是几何初值补充实验,不同于前面的精选八构型图集。四台分别返回 UR5e 8 个、Lite 6 8 个、iiwa 16 个采样构型、Panda 7 个采样构型。Panda 的 max_solutions=8 是工程预算,不是理论上限;返回的七个中,有两个的最小限位裕度不足 10⁻³ rad,整体最小值为 0 rad。位姿算对了,还需要关心解是否贴近限位。

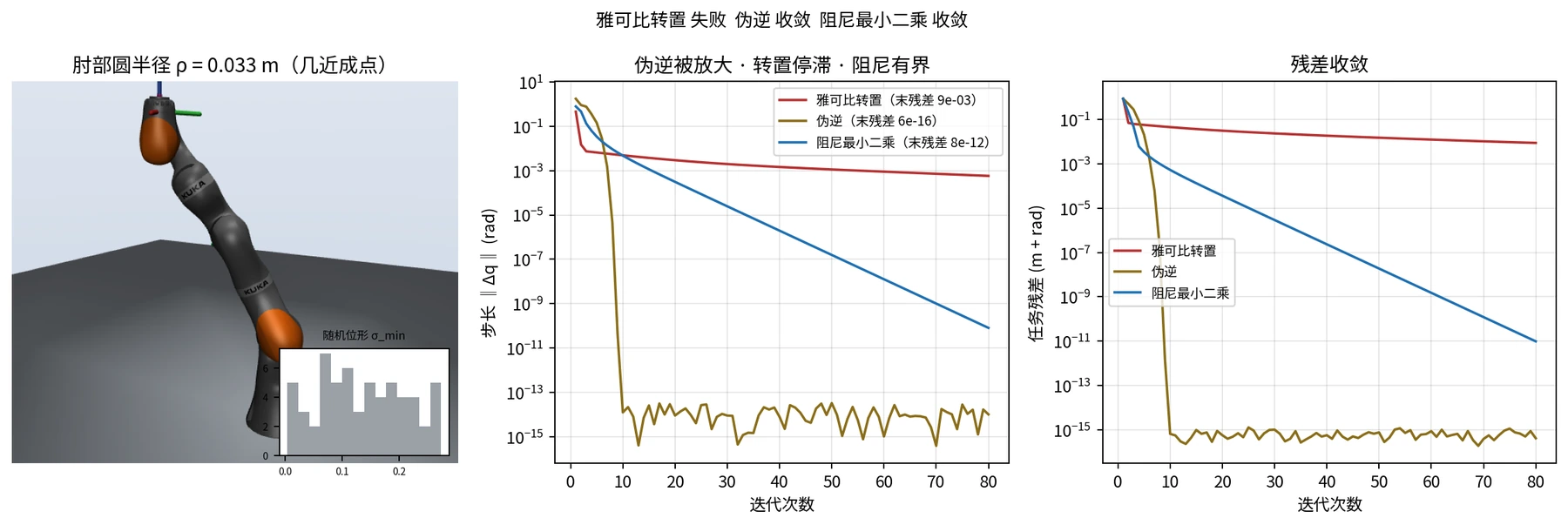

近伸直目标下三种数值更新的误差与步长

我另选了 iiwa 的一个近伸直目标:腕心距离为两段臂长之和的约 99.67%,肘圆半径约为 33.3 mm。伪逆对保留的非零奇异值 σ\sigma 的增益为 1/σ1/\sigma,DLS 将它改为 σ/(σ2+λ2)\sigma/(\sigma^2+\lambda^2)。阻尼抑制过大的更新,也会改变收敛速度,不能保证任意初值都成功。

图中是独立的 80 步教学实验,固定 λ = 0.05,没有启用生产求解器的步长限幅和误差下降验收。实际 solve_numerical 的伪逆、DLS 分别在 7、8 次迭代内通过 10⁻⁶ m / 10⁻⁶ rad 验收;转置法 80 次迭代后位置误差约为 8.37 mm。伪逆在这一例同样收敛,不能把图解释为“伪逆遇到奇异就会失败”。这些实验与真实几何种子见 portfolio_metrics.json。

本次旋转权重为 1,可在代码中配置。雅可比的奇异值依赖平移、旋转行的尺度,混合残差不具有统一的物理单位。

每张构型和每一帧动画都会重新跑正运动学,检查位置、朝向与关节限位;连续运动再检查相邻步长和循环接缝。测试还覆盖 Panda 的 MDH/MuJoCo 正运动学互校、雅可比有限差分、闭式回代和不可达目标。我把目标、关节角和误差留下来,是为了让图里的动作能够从代码重新算出来。

这些结果属于模型中的运动学实验,还没有做完整碰撞检测、时间参数化、动力学或实机执行。固定种子挑选的目标也不能代替工作空间成功率测试;七轴的有限采样不能代表全部逆解。限位规避、姿态偏好和可操作度次级目标已经实现,但阻尼下的 N=I−J#JN=I-J^\#J 只是近似零空间投影,次级步仍需经过主任务误差检查。

复现实验与打包主页素材

在项目仓库根目录运行,要求 Python 3.10+。模型来自 MuJoCo Menagerie,已有克隆时跳过 clone,切换到相同 commit 即可。

Terminal window
python -m pip install -e '.[showcase,test]' -c requirements-reproduce.txt
export MUJOCO_MENAGERIE=/path/to/mujoco_menagerie
git clone https://github.com/google-deepmind/mujoco_menagerie.git "$MUJOCO_MENAGERIE"
git -C "$MUJOCO_MENAGERIE" checkout bf756430b615819654b640f321c71ba5c3ebeef8
export MUJOCO_GL=egl
python -m scripts.showcase.build
python -m pytest -q

完整视频构建需要 ffmpeg、中文字体与离屏渲染环境。总入口把原始渲染写入本地 build/showcase/,再更新页面引用的发布资源。只打包现有素材时运行:

Terminal window
python -m scripts.showcase.export_homepage

输出为本地 build/ik-homepage.zip,不提交,也不会自动修改或部署个人站点。依赖、字体和复制到 Astro 的方法见 复现说明。五份 JSON 合计保留各阶段的源码与输入溯源,portfolio_metrics.json 另记录模型 XML 哈希和依赖版本;数值复现不要求时间戳、耗时、绝对路径和渲染字节一致。

延伸阅读:逆运动学原理 · 机械臂运动学 · 项目源码

项目记录与技术栈
4 台从平行轴、球腕到七轴冗余
960 / 960固定末端动画的位置、姿态与限位检查
< 0.1 rad直线与圆周的相邻关节变化范数,含接缝
我的角色独立开发 · 求解器与可视化
时间2026.10
状态展示项目 · 可复现
技术栈Python · NumPy · MuJoCo · 几何 IK · 阻尼最小二乘 · 冗余运动学
